钢管脚手架扣件试验机是济南华衡试验设备有限公司针对质量检测中心，建设监督站，建筑检测公司设计

的一款检测钢管脚手架扣件及碗扣式脚手架扣件专用型万能试验机，能够检测钢管脚手架扣件的直角扣件

的抗滑移，直角扣件的抗破坏，直角扣件的扭转刚度，旋转扣件的抗滑移，旋转扣件的抗破坏，对接扣件

抗拉，扣件底座抗压试验，同时能够完成上碗口强度，下碗扣焊接强度，横杆接头焊接强度，横杆链接强

度以及可调支座抗压强度试验。钢管脚手架扣件试验机能够完成GBT15831-2006以及GBT24911-2010两个

国标要求的钢管脚手架扣件和碗扣式脚手架构件的力学性能检测，该设备配置150KN，2KN复合传感器，50

㎜数显千分表，200㎜数显千分表，高精度光电编码器各一只，实现了实验过程自动化，减少了人为因素对

试验结果的影响，提高了实验精度，试验软件附带上传功能。是建筑检测中心，建筑检测公司的理想选择

。同时该设备能够完成钢板冲压扣件的力学性能检测。钢管脚手架扣件试验机-带扣件检测辅具，钢管拉伸

辅具
同时济南华衡试验设备有限公司生产门式钢管脚手架扣件试验机，能够完成门式脚手架扣件的18项力学性

能检测，
更多建筑脚手架扣件力学性能检测设备，详情咨询济南华衡试验设备有限公司，咨询热线：13001732091，

网址：www.huahengtest.com。济南华衡试验设备有限公司掌握各类建筑脚手架扣件力学性能检测的核心技

术，领先于同行业。客户遍布海南，广西，广东，江苏，河北，北京，黑龙江等省市。钢管脚手架扣件试

验机-带扣件检测辅具，钢管拉伸辅具

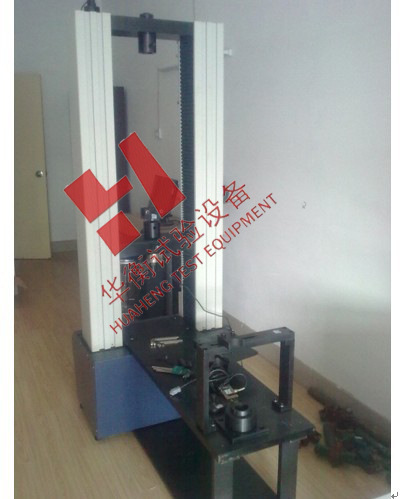

10吨钢管脚手架扣件试验机采用双空间门式结构，上空间拉伸，下空间压缩、弯曲。主机部分由两根导向

立柱、上横梁、中横梁、工作台组成落地式框架，调速系统安装在工作台下部。由调速精度高、范围宽、

性能稳定的日本松下交流伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁

，带动拉伸辅具（或压缩、弯曲等辅具）上下移动，实现试样的加荷与卸载。该结构保证机架有足够的刚

度，同时实现高效、平稳传动。钢管脚手架扣件试验机-带扣件检测辅具，钢管拉伸辅具

→依据GB、ISO、JIS、ASTM、DIN、BS等国际标准进行试验和提供检测数据。

扩展附具，可完成钢管公称外径为Φ48.3mm、Φ51.0mm的脚手架扣件以下试验：
→直角扣件(right angle coupler)、旋转扣件(swivel coupler)、对接扣件(sleeve coupler)、底座

(base-plate)等抗抗滑试验、抗破坏试验、扭转刚度试验、抗拉试验、抗压试验等脚手架扣件力学性能的

测试及研究。

依据标准：
→JG13- 门式钢管脚手架/ Tubular steel frame scaffolding；
→GB15831-钢管脚手架扣件/Steel tube scaffold couplers；
→GB24911-碗扣式钢管脚手架构件/ Bowl-coupler type steel tube scaffolding member；
→JGJ231- 筑施工承插型盘扣式钢管支架安全技术规程/Technical specification for safety of disk

lock steel tubular scaffold in construction；
→JGJ130-2011建筑施工扣件式钢管脚手架安全技术规范/Technical code for safety of steel tubular

scaffold with couplers in construction；
→JGJ166-2008建筑施工碗扣式钢管脚手架安全技术规范(附条文说明)/ Safety and technical code for

frame scaffoldings with Buckles Bowl in construction；
→GB/T3091-低压流体输送用焊接钢管/Welded steel pipes for low pressure liquid delivery；
→DIN BS NF EN74-2-2008脚手架和支承架用连接件、定位销和底板.第2部分:专用连接件.要求和试验程序

/Couplers, spigot pins and base plates for use in false work and scaffolds-part2 :Special

couplers-Requirements and test procedures；germane version EN 74：2008；
→DIN EN 39-2001脚手架活动联接钢管.交货技术条件/Loose steel tubes for tube and coupler

scaffolds-Technical delivery conditions; German version EN 39:2001；
重要参数：
FSTM300；100kN门式钢管脚手架试验机；
300kN.Frame scaffolding testing machine；
300kN.Door-type steel pipe scaffolding testing machine；

碗扣式钢管脚手架扣件试验机是我公司针对检测中心，建筑检测公司设计的一款检测钢管脚手架扣件及碗

扣式脚手架扣件专用型万能试验机，能够检测钢管脚手架扣件的直角扣件的抗滑移，直角扣件的抗破坏，

直角扣件的扭转刚度，旋转扣件的抗滑移，旋转扣件的抗破坏，对接扣件抗拉，扣件底座抗压试验，同时

能够完成上碗口强度，下碗扣焊接强度，横杆接头焊接强度，横杆链接强度以及可调支座抗压强度试验。

该设备能够完成GBT15831-2006以及GBT24911-2010两个国标要求的钢管脚手架扣件和碗扣式脚手架构件

的力学性能检测，该设备配置150KN，2KN复合传感器，50㎜数显千分表，200㎜数显千分表，高精度光电编

码器各一只，实现了实验过程自动化，减少了人为因素对试验结果的影响，提高了实验精度，试验软件附

带上传功能。是质量技术监督局、质量技术监督检验所、建筑检测中心，建筑检测公司的理想选择。同时

该设备能够完成钢板冲压扣件的力学性能检测。

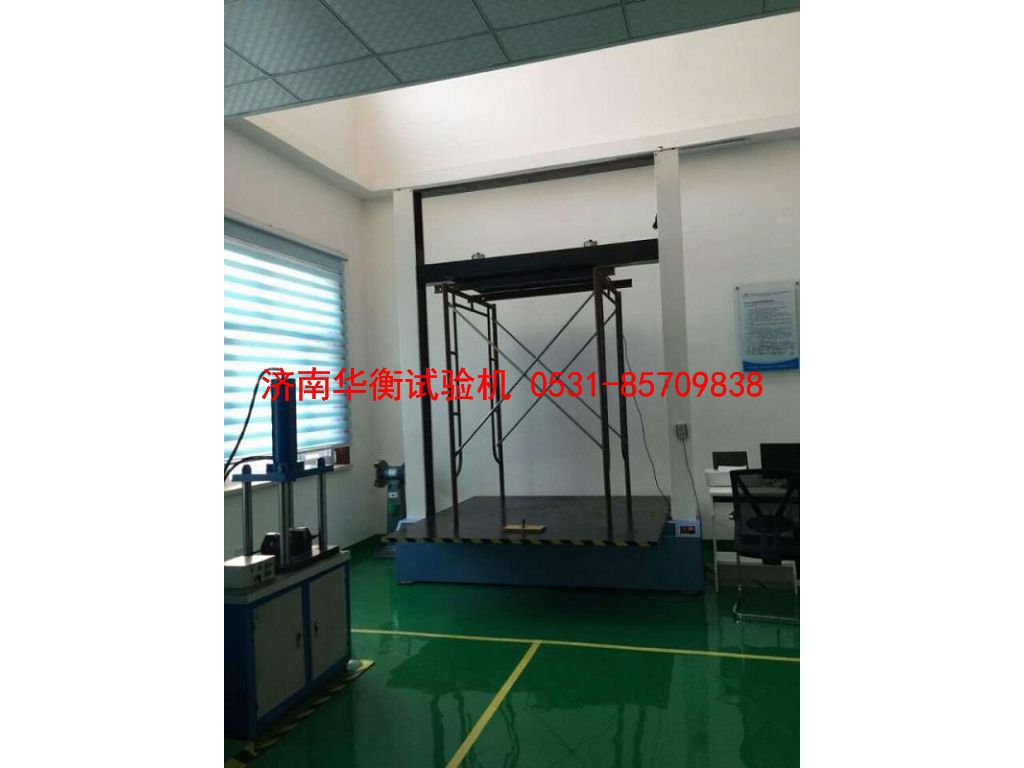

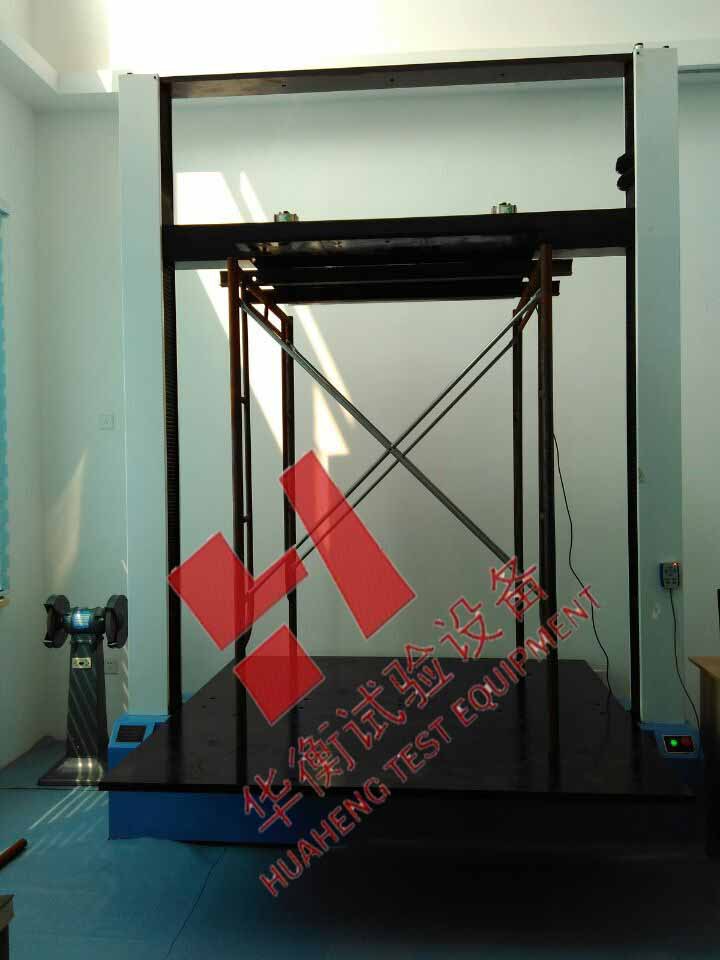

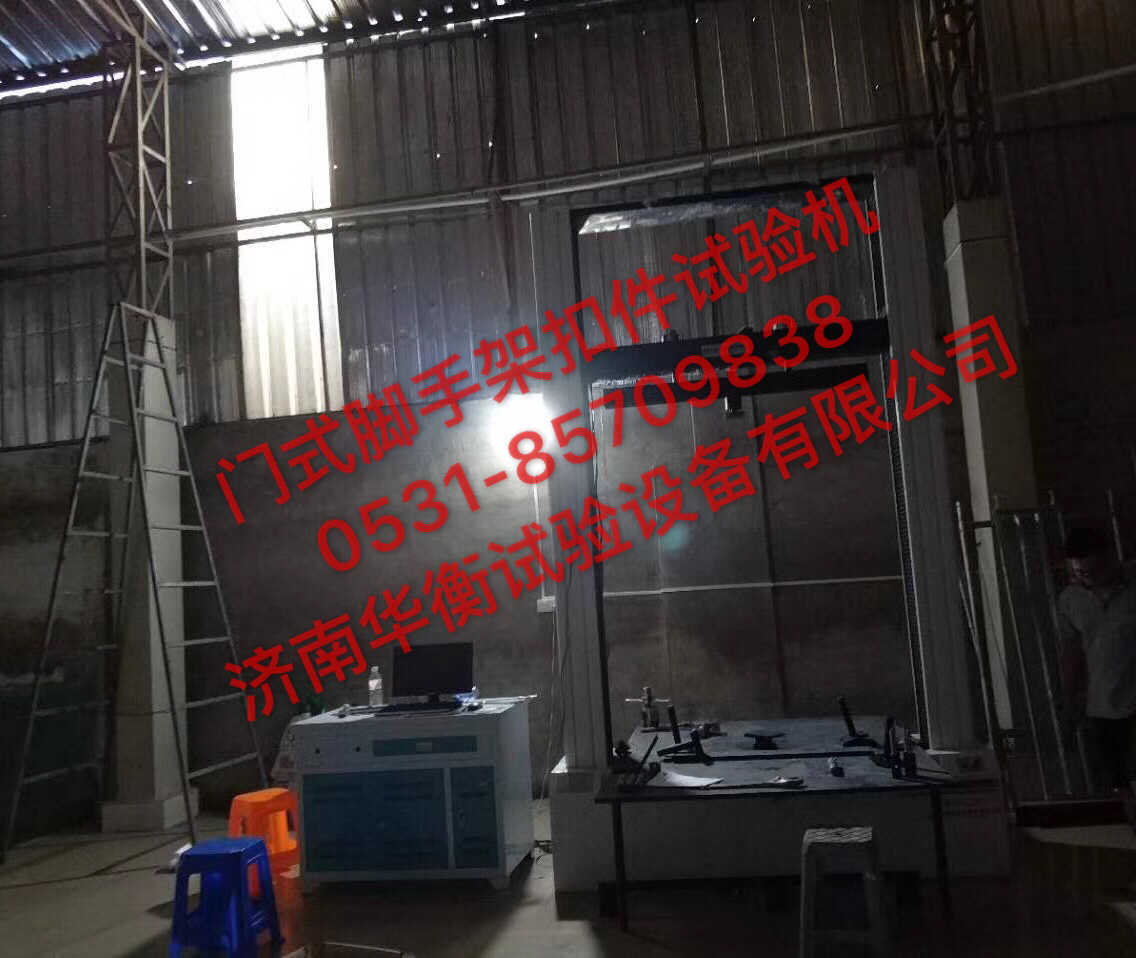

同时济南华衡试验设备有限公司生产门式钢管脚手架扣件试验机，能够完成门式脚手架扣件的18项力学性

能检测，
更多建筑脚手架扣件力学性能检测设备，详情咨询济南华衡试验设备有限公司，咨询热线：13001732091，

网址：www.huahengtest.com。济南华衡试验设备有限公司掌握各类建筑脚手架扣件力学性能检测的核心技

术，领先于同行业。客户遍布海南，广西，广东，江苏，河北，北京，黑龙江等省市。钢管脚手架扣件试

验机-带扣件检测辅具，钢管拉伸辅具
二、用途介绍
该设备主要用于钢管扣件的力学性能检测，包括直角扣件和旋转扣件的抗滑移、抗破坏试验；直角扣件的

旋转刚度试验；对接扣件的抗拉试验；底座的抗压试验以及碗扣式钢管脚手架扣件的上碗扣强度试验、下

碗扣焊接强度试验、横杆接头强度试验、横杆接头焊接强度试验、可调支座抗压强度试验。该设备广泛应

用于钢管扣件的生产企业、质检单位、大专院校、科研院所、仲裁单位等。
适用标准
GB15831-2006《钢管脚手架扣件力学性能试验方法》
GB/T24911-2010《碗扣式钢管脚手架结构力学性能试验方法》
检测参数
扣件形式
参数要求
GB15831-2006《钢管脚手架扣件力学性能试验方法》
抗滑试验
直角扣件
P=7KN时，Δ1 ≤7㎜；P=10KN时，Δ2≤0.5㎜

旋转扣件
P=7KN时，Δ1 ≤7㎜；P=10KN时，Δ2≤0.5㎜
抗破坏试验
直角扣件
P=25KN时，扣件各部位不应破坏

旋转扣件
P=17KN时，扣件各部位不应破坏
扭转刚度试验
直角扣件
扭力矩为900N •m，f≤70㎜
抗拉试验
对接扣件
P=4KN时，Δ≤2㎜
抗压试验
底座扣件
P=50KN时，扣件各部位不应破坏
GB/T24911-2010《碗扣式钢管脚手架结构力学性能试验方法》
上碗扣抗拉
碗扣抗拉
试验力P由0KN加至15KN后完全卸载，再由0KN加至30KN，此加荷保持2min，各部分无损坏
下碗扣强度
碗扣焊接强度
试验力P由0KN加至30KN后完全卸载，再由0KN加至60KN，此加荷保持2min，各部分无损坏
横杆接头强度
碗扣横杆强度
试验力P由0KN加至25KN后完全卸载，再由0KN加至50KN，此加荷保持2min，各部分无损坏
横杆接头焊接强度
碗扣横杆接头强度
试验力P由0KN加至10KN后完全卸载，再由0KN加至25KN，此加荷保持2min，各部分无损坏
可调支座抗压
碗扣可调支座抗压强度
试验力P由0KN加至50KN后完全卸载，再由0KN加至100KN，此加荷保持2min，各部分无损坏



三、脚手架扣件试验机供应商/钢管脚手架扣件试验机技术核心资料主要技术指标
1.最大试验力：150kN；
2.试验机等级：1级；
3.试验力测量范围：1%—100%FS
4.试验力示值相对误差：示值的±0.5%以内；
5.试验力分辨力：最大试验力的1/±300000（全程分辨力不变）；
6.变形测量范围：1%-100%FS；
7.变形示值相对误差：示值的±0.5%以内；
8.变形分辨力：最大变形量的1/±300000；
9.位移示值相对误差：示值的±0.5%以内；
10.位移分辨力：0.01mm；
11.力控速率调节范围：0.005-5%FS/S；
12.力控速率相对误差：设定值的±1%以内；
13.变形速率调节范围：0.02—5%FS/S；
14.变形控制速率相对误差：速率 < 0.05%FS时，为设定值的±2%以内；速率≥0.05%FS时，为设定值的

±0.5%以内；
15.横梁速度调节范围：0.01—300mm/min；（区间内速度可任意设定）
16.横梁速度相对误差：速率 < 0.01mm/min时，设定值的±1.0%以内；速率≥0.01mm/min时，设定值的

±0.2%以内；
17.恒力、恒变形、恒位移控制范围：0.5%--100%FS；
18.恒力、恒变形、恒位移控制精度：设定值<10%FS时，为设定值的±1%以内；设定值≥10%FS时，为设定

值的±0.1%以内；
19.有效拉伸空间：600mm
20.有效压缩空间：600mm
21.有效试验宽度：550mm；
22.主机外型尺寸（长×宽×高）：约790*490*2200mm；
23.电源：220V±10% 50HZ，2kW；
24.主机重量：约600kg。
四、脚手架扣件试验机供应商/钢管脚手架扣件试验机技术核心资料试验机的工作条件
1、环境温度:10度～35度,相对湿度≤80%；
2、周围无腐蚀性介质，无强磁场，无振动；
3、电源电压波动不应超过额定电压的10%，有可靠接地。
五、脚手架扣件试验机供应商/钢管脚手架扣件试验机技术核心资料软件及性能特点
5.1该机完全按照国家标准GB/T16491—1996《电子万能试验机》、GB2611—92《试验机通用技术要求》、

JJF1103-2003《万能试验机计算机数据采集系统评定》、GB/T16825—1997《拉力试验机检验》制造。完全

符合GB/T228-2010《金属材料室温拉伸试验方法》、GB/T7314-2005《金属材料室温压缩试验方法》、

GB/T14452-1993《金属材料弯曲力学性能试验方法》、GB/T15831-2006《钢管脚手架扣件》、GB 24911-

2010《碗扣式钢管脚手架构件》等标准，同时可根据GB、ISO、JIS、ASTM、DIN及用户提供多种标准进行试

验和数据处理。
5.2、全中文的Windows平台下的试验软件，具有很强的数据和图形处理功能，可即时打印出完整的试验报

告和试验曲线。试验力、位移、变形和试验曲线随试验过程动态显示，同时具备试验条件、试验结果的计

算机存储和文件操作功能。试验过程控制、横梁移动速度的改变、参数输入等操作可全部用鼠标器完成，

极大地方便了使用。
5.3、实现了试验力、变形、位移的多种控制，具有试验过程控制模式智能设置专家系统，用户可以根据自

己的需要设置试验过程、以及试验过程中各阶段的控制模式，PC机控制系统即自动建立相应的控制算法，

按照用户设置的模式自动控制试验过程。
5.4、自动停机：试样断裂后，移动横梁自动停止或者试验结束后自动返回初始位置，方便客户继续做实验

。（“自动返回”功能客户可任意设定）
5.5、自动换档（当选择分档测量时）：根据负荷大小自动切换到适当的量程，以确保测量数据的准确性；
5.6、条件存盘：试验控制数据和试样条件可制成模块，方便了批量试验的进行；
5.7、自动变速：试验过程中移动横梁的速度可按预先设定的程序自动变化，也可手动变化；
5.8、自动保存：试验结束，试验数据和曲线自动保存；
5.9、批量试验：对相同参数的试样，一次设定后可顺次完成；
5.10、曲线编辑：试验完成后，可对曲线进行再分析，用鼠标可找到曲线上任一点所对应的试验数据；
5.11、曲线选择：可根据需要选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印；
5.12、试验报告：可按用户要求的格式编制报告并打印；
5.13、自动和人工两种模式求取试验结果，自动形成报表，使数据分析过程简便。
5.14、保护功能: 该机具有超载和机械限位两种保护方式,即超过最大负荷的3%自动停机；在上升或下降时

碰到机械限位自动停机。
5.15、无污染、噪音低，效率高。
六、脚手架扣件试验机供应商/钢管脚手架扣件试验机技术核心资料系统基本配置
1、试验机主机 1台
2、交流伺服电机 1套
3、交流伺服调速系统 1套
4、负荷传感器 1只
5、精密滚珠丝杠副（ABBA） 2套
6、位移传感器 1套
7、全数字控制系统 1套
8、手动控制盒 1个
9、拉伸附具 1套
10钢管脚手架附具 1套

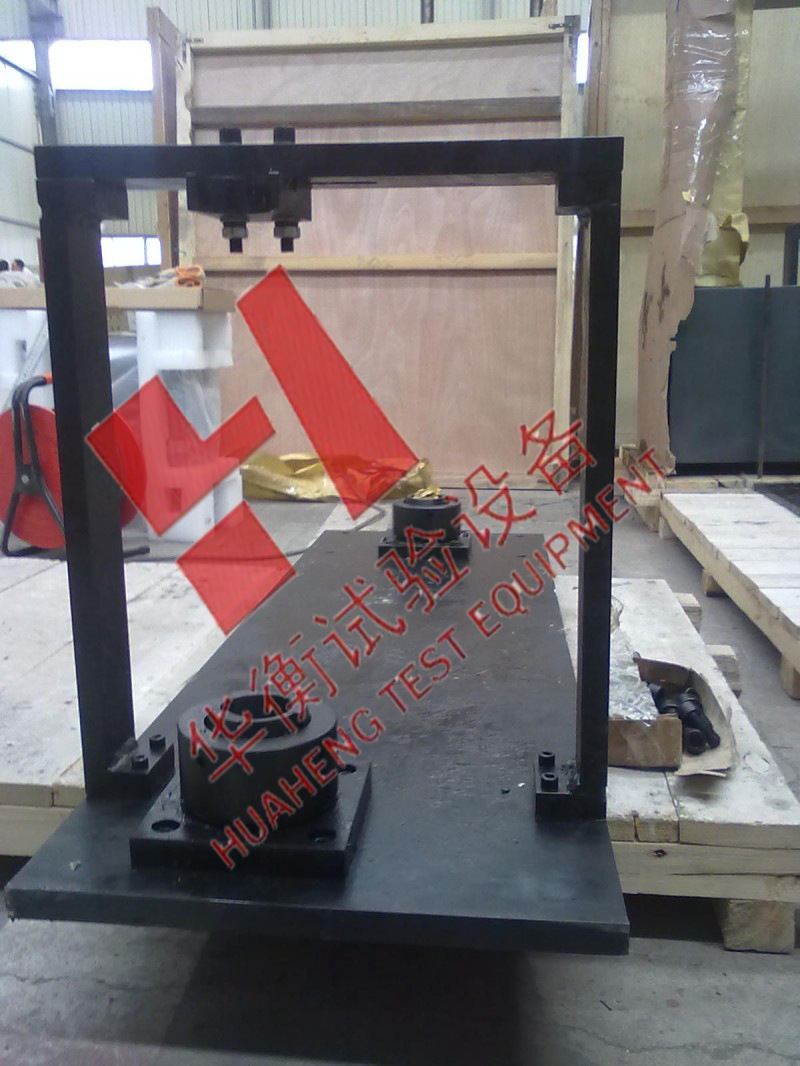

抗滑抗破坏夹具 1套
扭转刚度试验附具 1套
对接扣件抗拉试验附具 1套
挠度测量装置 1套
碗扣附具 1套
上碗扣试验工装 1套
横杆接头强度试验工装 1套
碗扣焊接强度试验工装 1套
11、HP品牌喷墨打印机 1台
12、基于Windows操作系统的STARTEST专业版计算机控制软件 1套
13、技术资料：使用说明书、合格证、装箱单、保修卡 1套
14、随机工具（提供安装、维修、操作所需的专用工具及清单） 1套
